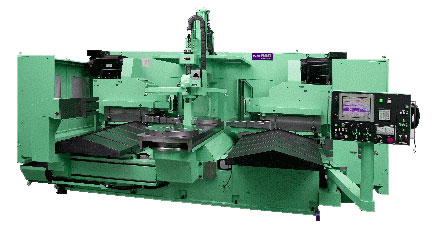

APC付き両頭側面加工機 DAI800
特徴
-
- 加工幅拡大、ワーク寸法100～805mm･厚さ230mmのコーナー縦面取りも可能
- 低速回転から高速回転まで高トルク切削が可能
- 巻線切換型スピンドルモーターで135～1500rpmの広範囲を実現
- 下面バリ取り装置で能率アップ（コーナー面取り時にも加工）
標準仕様
| 加工サイズ幅長さ | 140～805mm |
|---|---|
| 加工サイズ厚さ | 8～230mm |
| カッター径 | 250mm |
| 主軸回転数 | 90～380rpm |
| 主軸端面形状 | Φ250mm カッター直付け専用 |
| 切削送り速度 | 100～1,000mm/min |
| 早送り速度 | 24,000mm/min |
| 主軸モーター | 15KW/11KW（スピンドルモーター+インバータ制御） |
| Ｘ軸送りモーター | 2.9KWサーボモーター |
| Ｚ軸送りモーター | 1.8KWサーボモーター |
| 油圧モータ | 3.75KW/4P |
| 操作パネル | 10.4インチ（TFTカラー） |
| コーナ縦面加工装置 （面取り可能最大サイズ） |
標準（幅+長さ＝1,100） |
| 機械重量 | 13,000kg |
寸法図
※本図はオプション仕様（側面カバー＆チップバケット付き）※（）内寸法はオプション無しの場合の寸法
