平面・側面強力切削NC小型プラノミラー C25N/C30N

特徴

テーブルを低くし、作業効率と接近性が向上、対話入力を導入した簡単操作の進化型マシン。

  • 簡単操作と対話入力で平面加工の自動運転が可能
  • ワーク素材測長装置で加工前に取り代のチェック
  • 自動運転中に工具交換を有効にするチップや工具の交換ができ、交換後は割り込み位置へ復帰し加工がスタート
  • 保守ガイダンス機能付きでクレーム解除が速やかに

標準仕様

  C25N C30N
テーブル幅×長さ 1,000×2,400mm 1,200×2,900mm
最大積載重量 4,000kg 4,000kg
X軸ストローク 2,500mm 3,000mm
Y軸ストローク 1,315mm 1,500mm
Z軸ストローク 450mm 450mm
テーブル上面~主軸端面 85~535mm
(ハイコラム:185~635mm)
85~535mm
(ハイコラム:185~635mm)
主軸穴テーパー NT No.50 NT No.50
主軸端面 NT No.60 NT No.60
主軸モーター 15/11KW 15/11KW
サイド主軸モーター 7.5KW×4P 7.5KW×4P
サイド前後ストローク 110mm 110mm
総電送 45KVA(サイド有)
38KVA(サイド無)
45KVA(サイド有)
38KVA(サイド無)
機械重量 13,000kg(サイド有)
12,200kg(サイド無)
16,00k0g(サイド有)
15,000kg(サイド無)

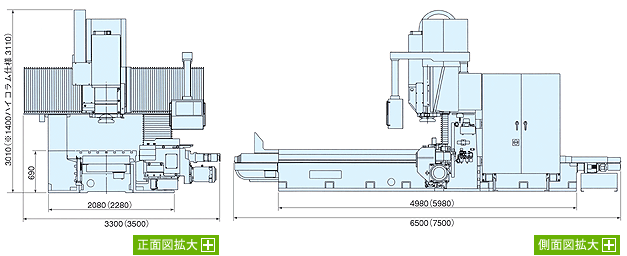

寸法図

正面図 側面図
